دليل تصميم طبقات الرصف Pavement Design

 دليل تصميم طبقات الرصف  Pavement Design


نطاق الدليل

يحتوي دليل تصميم طبقات الرصف للطرق على اجراءات تصميم الانواع التالية من الرصف

الرصف المرن

الرصف المرن المكون من اكثر من طبقة

االرصف الصلب (أي الأرصفة الخرسانية)

  يتضمن توصيف المواد وحركة المرور لتقييم ودراسات أداء الرصف والتصميم المنهجية

.يمكن استخدام هذا الدليل في:

 تصميم الرصف المرن لحركة المرور العادية

تطوير مخططات التصميم من أجل مرونة الأرصفة لظروف محددة حسب الحاجة بواسطة المستخدم (يتم تضمين أمثلة المخططات في ملف دليل لمدخلات التصميم والأداء المحددالمعلمات)؛

 تصميم الرصف الصلب لحركة المرور العادية

تحميل


Scope of the Guide

The Austroads Pavement Design Guide contains

procedures for the design of the following forms of

road pavement construction:

 flexible pavements consisting of unbound granular

materials;

 flexible pavements that contain one or more bound

layers;

 rigid pavements (i.e. concrete pavements); and

this Guide represents a major revision of the 1992

Austroads Guide to the Structural Design of Road

Pavements. It incorporates substantial improvements

that have resulted from Australian and overseas

research into materials characterisation, traffic

assessment, pavement performance studies and design

methodology.

This Guide may be used for the:

 design of flexible pavements for conventional road

traffic;

development of design charts for flexible

pavements for specific conditions as required

by the user (example charts are included in the

Guide for specific design input and performance

parameters);

 design of rigid pavements for conventional road

traff

DOWNLOAD


مواضيع مشابهة







The Design of Prestressed Concrete Bridges تصميم الكباري البيتونية مسبقة الاجهاد

 The Design of Prestressed Concrete Bridges




The book is organised as follows:
The meaning and nature of design as opposed to analysis is discussed in
Chapter 1.
Chapter 2 is an introduction to some basic structural engineering concepts and
to the specialised vocabulary used in the book. It is for the convenience of nonengineers.
Chapter 3 is an introduction to reinforced concrete as this is necessary to understand
the later chapters.
Chapters 4, 5 and 6 explain the principles of prestressing.
Chapter 7 is concerned with the articulation of bridges and the design of substructure.
Chapter 8 describes the logic that underpins the design of decks for girder bridges,
and gives benchmarks for the material quantities that should be achieved.
Chapter 9 analyses the function of each of the components of a bridge deck.
Chapters 10, 11, 12 and 13 describe the different types of bridge deck.
Chapters 14 and 15 are devoted to the methods of construction of bridge decks.
Chapter 16 is a synthesis of the preceding chapters, describing how the scale
of a bridge project infl uences the choice of the type of deck and its method of
construction.
Finally, Chapters 17 and 18 deal with arches and suspended decks which follow a
different logic from girder decks.
Cross-referencing to sections elsewhere in the text is by section numbers shown in
italics.

DOWNLOAD

Bridge Construction and Deck Repair تنفيذ الكباري وصيانة اجزائها العلوية


Bridge Construction and Deck Repair





تحميل الكتاب


This guide explains the following topics: Basic Bridge Terms, Bridge Plans, Construction Controls and Layout, Structure Excavation, Foundation Piling, Forms, Falsework, and Reinforcement, Concrete Placement, Bearings and Structural Members, Bridge Decks, Bridge Deck Repair.


Author(s): State of Indiana

DOWNLOAD

Design of Reinforced Concrete Bridges تصميم الكباري (الجسور ) البيتونية المسلحة (الخرسانية)



Design of Reinforced Concrete Bridges

 تصميم الكباري (الجسور ) البيتونية المسلحة (الخرسانية)

ملخص تنفيذي

يتكون تقرير المشروع بأكمله من جزأين. يقدم القسم الأول ، الجزء أ ، وصفًا نوعيًا كاملاً لعملية تصميم الجسور الخرسانية النموذجية سابقة الإجهاد. يوفر الجزء الثاني ، الجزء ب ، تصميمًا تفصيليًا كميًا فعليًا لجسر خرساني سابق الإجهاد فيما يتعلق بثلاثة معايير تصميم مختلفة.


رابط التحميل

Executive Summary

The entire project report consists of two parts. The first section, Part A, presents a complete qualitative description of typical prestressed concrete bridge design process. The second part, Part B, provides an actual quantitative detailed design a prestressed concrete bridge with respect to three different design standards.

In particular, the first part of the report reviews the failure of four different bridges in the past with additional emphasis on the De La Concorde Overpass in Laval, Quebec. Various types of bridges in terms of materials used, cross-section shape and structural type were investigated with their application as well as the advantages and disadvantages. In addition, the predominant differences of the Canadian Highway and Bridge Design Code CSA S6-14 and CSA S6-66, as well as AASHTO LRFD 2014 were discussed. After that, the actual design process of a prestressed concrete bridge was demonstrated, which started with identifying the required design input. Then, several feasible conceptual design options may be proposed by design teams. Moreover, the purpose and significance of structural analysis is discussed in depth, and five different typical analysis software were introduced in this section. Upon the completion of structural analysis, the procedure of detailed structure design and durability design were identified, which included the choice of materials and dimensions of individual specimens as well as the detailed design of any reinforcement profile. Last but not least, the potential construction issues as well as the plant life management and aging management program were discussed and presented at the end of the Part A.

On the other hand, the second part of this report presents a detailed structural design of a prestressed concrete bridge with a span of 25 meters based on three different design standards. It started off with a problem statement that defines the scope of the entire design. The concept of influence line is used to analyze the moving track load, which is then combined with other live loads and dead loads to come up with the entire shear force and bending moment envelope along the bridge. Once all the design loads had been determined, detailed computational designs were performed for both prestressed concrete girders and reinforced concrete decks with respect to three different bridge design standards. Aside from the structural designs, the durability concrete mix design is also provided as part of the bridge design, which takes the environmental conditions into consideration. Finally, the detailed drawings of the bridge are attached at the end of the entire report.

This design report summarized the knowledge and skills that our design team has gained from this course of Capstone Design Project as well as the rest of undergraduate program curriculum. It also provides strong insight on the connections and differences between different design standards, and the impacts these differences could make to the designs. Furthermore, the past failures included in this report has taught us that not only theoretical knowledge, but also the responsibilities of being a future structural engineer. The outlined step-by-step design procedure in this design report may be used for future reference on similar design projects.



Reinforced Concrete Bridges




Reinforced Concrete Bridges



Superstructure Design




"Reinforced Concrete Bridges."

Bridge Engineering Handbook.

 DOWNLOAD

9.1 Introduction

9.2 Materials

Concrete • Steel Reinforcement

9.3 Bridge Types

Slab Bridges • T-Beam Bridges • Box-Girder Bridges

9.4 Design Considerations

Basic Design Theory • Design Limit States • Flexural

Strength • Shear Strength • Skewed Concrete

Bridges • Design Information • Details of

Reinforcement

9.5 Design Examples

Solid Slab Bridge Design • Box-Girder Bridge Design

Basic Components and Parts of Bridge Structures المكونات والاجزاء الرئيسية للكباري (الجسور)



Basic Components and Parts of Bridge Structures

The bridge structure consists of the following components:

  1. Superstructure or decking component
  2. Bearings
  3. Substructure Components



Fig: Semi-Through Section of a Concrete Slab Road Bridge

Superstructure Components of Bridges

The superstructure of the bridge structure consists of deck slab, girder, truss etc. These components vary based on the type of bridge (whether concrete or steel or composite). Superstructure of the bridge bears the load passing over it. This helps in transmitting the forces formed by the loads to the below substructures.

Decks

The decking is considered as the road or the rail surface of the bridge. The decks are supported by the girders or the huge beams that is in turn supported by the piers. The whole arrangement is supported with a deep foundation mainly piles and cap arrangement.







Bearings in Bridges

The loads received by the decks are properly and safely transmitted to the substructure with the help of bearings. These are components of bridge that enables even distribution of load on the substructure material. This transmission is very essential in situations where the substructure is not designed to take the load action directly.



The bearings in bridges allows the longitudinal movement of the girders. This movement is created due to the forces acting on the longitudinal direction. The forces due to the moving loads and the variation in temperature are the main causes for longitudinal forces.

The selection of bearing is dependent on certain parameters, which are: Loads acting, the geometry, the extent of maintenance, the clearance available, the displacement, rotation and deflection policy, availability, preference of the designer, the construction tolerances, and the cost criteria.

For the bridge design, all the above-mentioned aspect is considered for the design and the choice of bearings. The designer must consider the bearing arrangement in the bridge construction as a separate system.

In most of construction practice, the bearing is selected or the decision for bearing is done in the last moment. This results in increase of maintenance in the future, which must be avoided.

Substructure Components of Bridges

The components involved in substructure of bridges are:

  1. Piers
  2. Abutments
  3. Wing Walls and the Returns
  4. Foundation

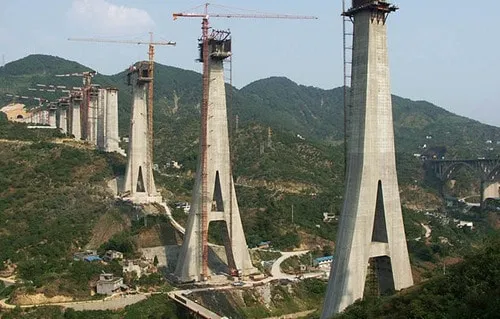

Piers

The piers are vertical structures used to support deck or the bearings provided for load transmission to underground soil through foundation. These structures serve as supports for the bridge spans at intermediate points.

The pier structure has mainly two functions:

  1. Load transmission to the Foundation
  2. Resistance to the horizontal forces

Most of the cases, piers are designed to resist the vertical loads alone. In areas which lie in the seismic zone, it is recommended to design the pier for lateral loads also.

Most of the piers are constructed using concrete. Steel for the construction of pier is used in very few cases till now. Use of composite columns i.e. steel columns filled with concrete is used as new technology of pier construction.

The pier is a vertical member that resist the forces by means of shear mechanism. These forces are mainly lateral forces. The pier that consist of multiple columns are called as bent.



Types of Piers in Bridge Construction

There are different types of piers based on the structural connectivity, the shape of the section and the framing configuration.

  • Based on the structural connectivity, the pier can be classified as monolithic or cantilevered.
  • Based on the shape of the section pier can be classified as solid or hollow, hexagonal, round or octagonal or rectangular.
  • Based on the framing configuration the pier can be classified as single or multiple column bent, hammerhead or pier wall type.

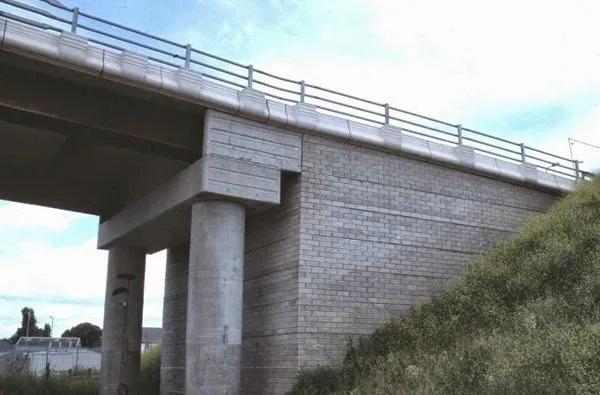

Abutments

Abutments are vertical structures used to retain the earth behind the structure. The dead and the live loads from the bridge superstructure is supported by the bridge abutments.



The abutments are also subjected to lateral pressures mainly from the approach embankment. The design loads on the abutment is mainly dependent on the:

  • Type of abutment selected
  • The sequence of construction

The figure below shows the primary functions carried out by an abutment.



Fig: Abutments in Bridge Construction- Primary Functions

As seen from the above figure, the abutments have the design requirements similar to retaining walls as well as in pier construction. The abutments are primarily designed to resists the overturning and sliding. More focus is on the stability of the whole system.

The special care has to be provided for the foundations of abutments. The abutment foundation must overcome the problems of differential settlement and excessive movements caused due to lateral forces or loads.

The below figure shows the components of abutments.



Fig: Abutments Components

Wing Walls and Returns

Structures constructed as an extension of the abutments to retain the earth present in the approach bank are called wing walls. This portion will otherwise have a natural angle of repose. These are retaining walls constructed adjacent to the abutments. This wall can be constructed either integrally or independent with the abutment wall.

The rear of the wall must consider three design loads while designing. This includes:

  • The earth pressure from the backfill
  • The surcharge from the live loads or the compacting plant
  • The hydraulic loads from the saturated soil conditions

The stability of the wing wall is mainly based on its resistance against the active earth pressures. The structural elements of the bridges are hereby designed and constructed to resist the earth pressures at rest.




Parapets and Handrails/ Guard Rails or Curbs

These components of bridges are not of structural importance, but provided for the safety concerns. These are provided above the decks. This will help in prevention of the vehicle from falling off the bridge into the water body below or as a means for the separation of traffic streams.



Foundation of Bridges

Foundation are structures constructed to transmit the load from the piers, abutments, wing walls and the returns evenly on the strata.


The foundation provided for bridge structures are deep in sufficient manner to avoid scouring due to the water movement or to reduce the chances of undermining.

 المصدر

theconstructor

Steel Bridges الجسور (الكباري) المعدنية



Steel Bridges

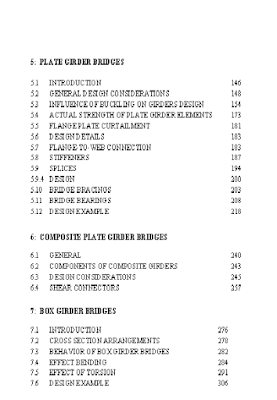

This book covers the design of steel bridges in general with emphasis on bridge systems commonly used to cover short and moderate spans, namely plate girder bridges, box girder bridges, and truss bridges. The book is intended for senior year college students and practicing bridge engineers. Topics covered includes: Types Of Bridges, Materials For Bridge Construction, Design Loads On Bridges, Design Considerations, Bridge Floors, Plate Girder Bridges, Composite Plate Girder Bridges, Box Girder Bridges, Truss Bridges.
